UTP grondkabels en buitenkabels

Wat is een UTP grondkabel?

Een UTP grondkabel is een netwerkkabel dat is voorzien van een PE-mantel. Een PE-mantel is een speciale kabelmantel die bescherming biedt tegen weersomstandigheden, ongedierte en UV-straling. Omdat de kabelmantel voor voldoende bescherming zorgt tegen invloeden van buitenaf is het trekken van de UTP buiten kabel door een buis of kabelgoot overbodig.

In deze situaties heb je een UTP buitenkabel nodig

In volgende situaties is het raadzaam een netwerkkabel voor buiten te gebruiken:

• De kabel komt door de grond te liggen en er is geen loze buis of leiding voor aanwezig.
• De kabel wordt blootgesteld aan de verschillende weersinvloeden.
• De kabel ligt in een vochtige ruimte.
• De kabel wordt dagelijks blootgesteld aan direct zonlicht.

Verschillende types UTP buitenkabel

Een UTP buitenkabel is er in diverse uitvoeringen. En, net als bij de keuze van je standaard UTP patchkabel of kabel op rol, is het belangrijk dat je de juiste UTP grondkabel kiest die precies bij jouw netwerk past. Om de keuze makkelijker te maken leggen wij de verschillende types buiten kabel uit.

Cat5e of Cat6 buitenkabel

Bij een UTP buitenkabel kun je kiezen tussen een Cat5e en Cat6 buitenkabel. Zowel Cat5e als Cat6 kabels kunnen snelheden bereiken van 1GB/s. Echter is de doorvoersnelheid het verschillen tussen deze twee UTP kabel voor buiten. Waar een Cat5e buitenkabel een doorvoersnelheid van 100MHz kan bereiken, is dit voor een Cat6 buitenkabel 250MHz. Dat betekent dat een Cat6 grondkabel meer data tegelijkertijd kan verwerken.

UTP of FTP

Je gebruikt een buiten kabel om een netwerkverbinding buiten de deur aan te leggen. Je wilt bijvoorbeeld internetverbinding in je schuur of tuinhuisje. In de meeste gevallen betekent dit dat de kabel los in de grond van de tuin komt te liggen. En als de tuin is voorzien van verlichting, is de kans groot dat er ook een stroomkabel ligt.

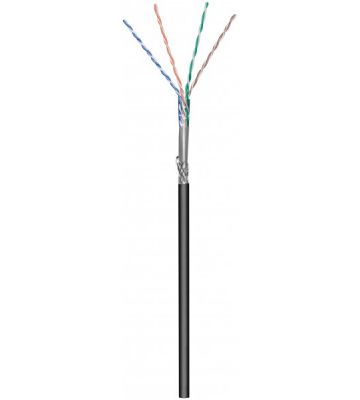

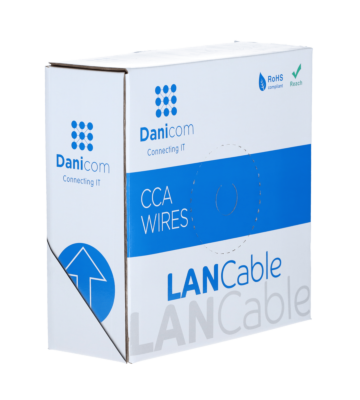

Wanneer de internet grondkabel naast de stroomkabel komt te liggen, is het belangrijk een afgeschermde (FTP of S/FTP) buiten kabel te gebruiken. De afgeschermde grondkabel zorgt ervoor dat er geen storing (interferentie) tussen netwerk- en stroomkabel ontstaat. Op deze manier wordt een stabiele internetverbinding gerealiseerd.

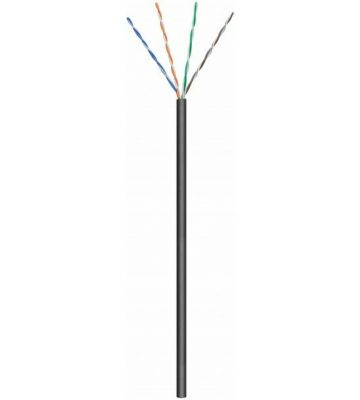

Een niet afgeschermde UTP grondkabel heeft, net zoals de afgeschermde variant, een beschermende PE-mantel en is net zo bestand tegen weersomstandigheden, ongedierte en UV-straling als een afgeschermd internet grondkabel. De benaming “onafgeschermd” heeft alleen betrekking op de afscherming van de aderen. Een onafgeschermde UTP grondkabel volstaat als er geen stroomkabel naast je buiten kabel ligt.

Kant-en-klare patchkabel voor buiten of een buitenkabel op rol?

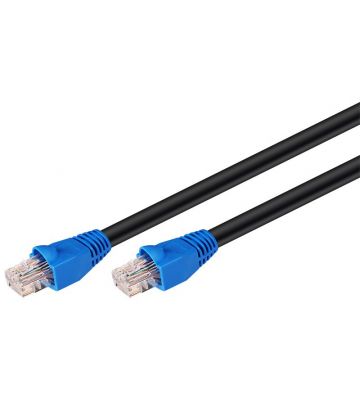

Internet grondkabels zijn verkrijgbaar als kant-en-klare patchkabel en als kabel op rol. Patchkabels zijn voorzien van een RJ45 connector aan beide kabeleinden. Je kunt deze kabels dus direct aan sluiten op je modem of ethernet switch. Een Cat6 patchkabel voor buiten is beschikbaar in de lengtes 10 tot 75 meter.

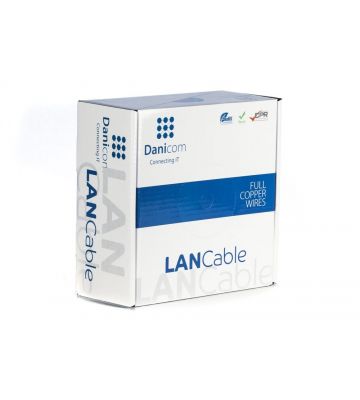

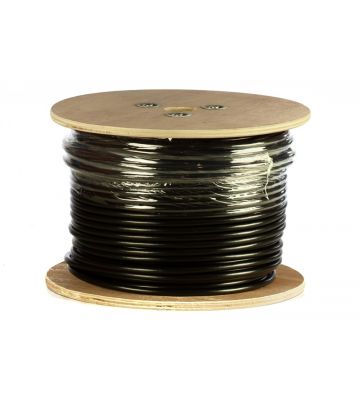

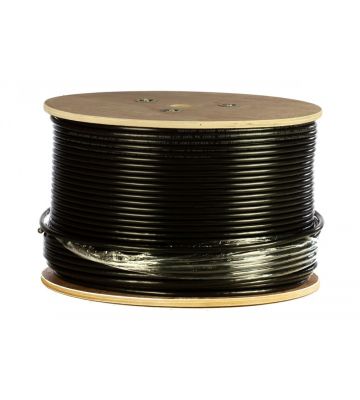

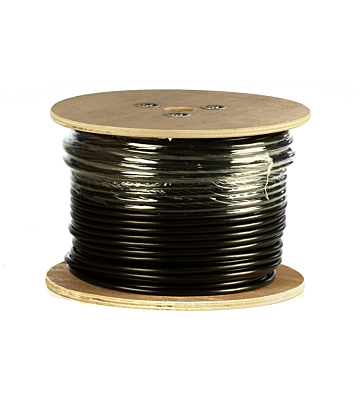

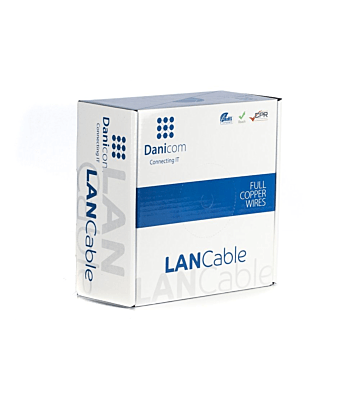

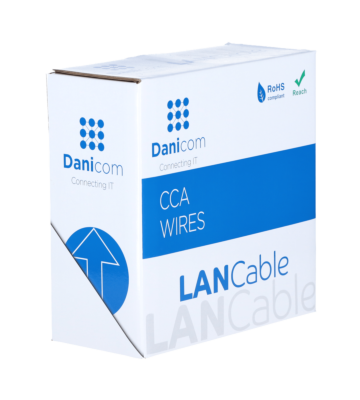

Wil je langere afstanden overbruggen of trek je de kabel door wanden of vloeren, dan heb je een buiten kabel op rol nodig. Kabels op rol hebben nog geen connectoren aan de kabeleinden. Het voordeel is dat het gat kleiner kan zijn, omdat je alleen rekening moet houden met de kabeldikte en niet met de breedte van de connector. Een Cat6 UTP kabel voor buiten is beschikbaar in de lengtes 50 tot 500 meter. Cat5e buitenkabels zijn verkrijgbaar in 100 en 500 meter.

UTP grondkabel op rol soepel of stug

Een UTP grondkabel op rol is verkrijgbaar als soepel of stug kabel. Welke kabel je nodig hebt, hangt ervan af hoe je de kabel wilt afmonteren. Een soepele kabel wordt gebruikt als je de kabel aan beide einden afmonteert op een connector. Let er wel op dat de connector dezelfde eigenschappen heeft als de kabels. Voor een soepele, afgeschermde Cat 6 grondkabel (S/FTP) gebruik je een Cat 6 shielded connector. Heb je een onafgeschermde Cat5e grondkabel (UTP) heb je Cat5e unshielded connectoren nodig.

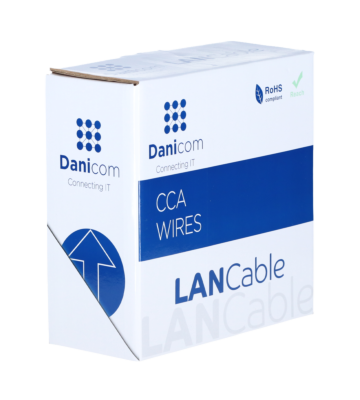

Je kiest voor een stugge kabel als je de kabel afmonteert op een LSA strook van een patchpanel of wandcontactdoos. Maar wat als je de kabel aan de ene zijde met een connector en aan de andere zijde op een LSA strook wilt afmonteren? Geen probleem! Dan kies je alsnog voor een stugge UTP grondkabel en gebruik je connectoren voor stugge kabels.



Online een UTP grondkabel kopen

UTP grondkabel afmonteren

Om het afmonteren van je UTP grondkabel zo eenvoudig mogelijk te maken, hebben wij stapsgewijze handleidingen met tips en duidelijke foto's gemaakt:



In 5 stappen een netwerk kabel aansluiten



Hoe monteer ik een in- opbouwdoos?



Hoe sluit ik een FTP kabel aan op een afgeschermde connector of wandcontactdoos?
