Je bent bezig om een nieuw netwerk aan te leggen of jouw bestaande netwerkbekabeling te vervangen. Dan is de kans groot dat je UTP kabels ook door een PVC buis wilt trekken. Hoeveel UTP kabels door zo'n buis passen en of je, als de buis er toch al ligt, ook elektriciteitskabels door dezelfde buis getrokken kunnen worden, leggen wij in deze blog uit.
Meten is weten
Hoeveel UTP kabels door een PVC buis getrokken kunnen worden, is afhankelijk van de diameter van de buis en de diameter van de UTP kabels. Installatiebuizen zijn er in diverse uitvoeringen en afmetingen maar de meest voorkomende PVC buizen die worden gebruikt in standaard netwerkinstallaties hebben een buitendiameter van 16 of 19 mm. Houd er wel rekening mee dat de binnendiameter altijd enkele millimeters minder is.
Kabels trekken
Om te voorkomen dat de UTP kabel beschadigd raakt tijdens het trekken door een installatiebuis of vast komt te zitten bij bochten is het belangrijk dat de kabels op de juiste manier wordt aangelegd. Hiervoor dien je rekening te houden met de volgende zaken:
-
- Zorg ervoor dat de bochten in de PVC buizen niet te scherp zijn en zet alle buizen, bochten en koppelsokken goed vast;
- Wanneer jezelf bochten gaat maken in een PVC buis, doe dit dan altijd met een passende buigveer;
- Vermijd waar mogelijk flexibele buizen, dit kan het “trekken/aanleggen” van de UTP kabelseen stuk lastiger maken;
- Maak altijd gebruik van een trekveer. Hiervoor trekje de trekveer eerst door de buis. Vervolgens maak je het kabeleinde vast aan het oogje van de trekveer en trek je de trekveer met kabel weer terug door de buis. Een trekveer verkleint de kans dat de kabel halverwege vast komt te zitten en zorgt ervoor dat de kabel makkelijker kan worden
- Zorg er bij voorkeur voor dat je voor deze klus met 2 personen bent. De een voert de kabel aan zodat deze niet in de knoop raakt. De ander trekt met beleid de trekveer door het buizentracé.
- Zorg ervoor dat wanneer de kabel aangelegd is, je voldoende lengte voor het afmonteren. Een goede lengte is 30 cm.
Kant en klare patchkabel door de buis?

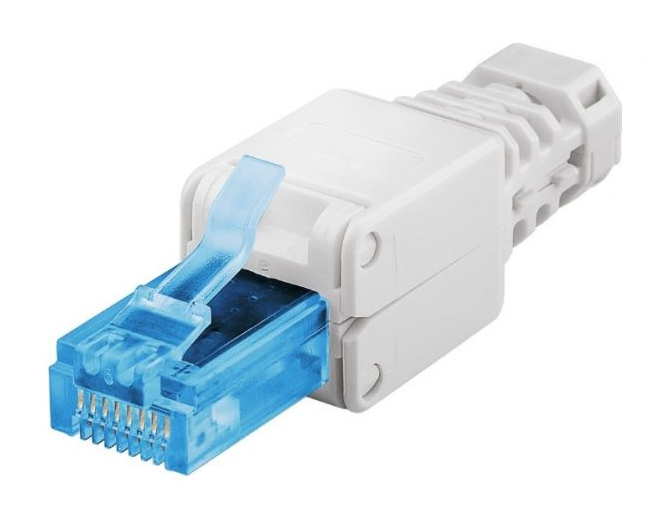

Installatiekabels zijn aan de kabeleinden nog niet voorzien van connectoren zodat ze eenvoudig verlegd kunnen worden. Nadat de kabels zijn gelegd, dien je de kabels af ter werken met connectoren.
Uiteraard zijn er ook kant en klare patchkabels beschikbaar die reeds zijn voorzien van connectoren. Echter zijn deze niet bedoeld om door een installatiebuis te trekken omdat de connector te breed is en de kans bestaat dat de connector in de buis blijft steken. Wij adviseren daarom ook nadrukkelijk het gebruik van installatiekabel met losse connectoren.
Elektriciteitskabel in de buis
Als er toch al een buis ligt, kunnen er ook de stroomkabel bij in! Of toch liever niet?
In principe is dit geen probleem mits de PVC buis groot genoeg is. Tevens moet je in dit geval gebruik maken van afgeschermde netwerkkabels om interferentie te voorkomen. Over de juiste keuze van jouw netwerkkabels leggen we uit in onze blog Welke kabel moet ik kiezen?.
