OM5 glasvezelbekabeling

Wat maakt OM5 de toekomstbestendige keuze?

OM5 is de nieuwste multimode standaard, specifiek ontworpen voor SWDM-technologie. SWDM is de afkorting voor shortwave wavelength division multiplexing. Het revolutionaire zit in de vezelkern: waar OM3 en OM4 geoptimaliseerd zijn voor één golflengte, is OM5 geoptimaliseerd voor vier verschillende golflengtes tegelijk: 850, 880, 910 en 940 nanometer. Elke golflengte draagt een onafhankelijk 25 Gbit/s signaal, samen goed voor 100 Gbit/s over één vezelpaar.



Dit heeft enorme praktische voordelen. Een traditioneel 100 Gbit/s netwerk met OM4 gebruikt 4x25G parallel optics: acht vezels (vier duplex paren) per verbinding. Met OM5 en SWDM volstaan twee vezels, één duplex paar. Je bespaart 75% van je vezelcapaciteit, switchpoorten blijven beschikbaar voor uitbreiding, en je kabelbundels blijven beheersbaar.



De lichtgroene jackets zorgen voor overzicht in de bekabeling. In een patchkast vol kabels voorkom je hiermee dat technici OM5 verwarren met aqua OM3, roze OM4 of geel singlemode.



Alle kabels zijn vlamvertragend volgens EN 50265-2-1 en halogeenvrij volgens EN 50267-2-3. Dat laatste certificaat is verplicht in veel Europese datacenters: bij brand komen geen chloor- of fluorverbindingen vrij die mens en milieu schaden. Bovendien tast rook van halogeenhoudende kabels elektronica aan.

LC, SC of ST?

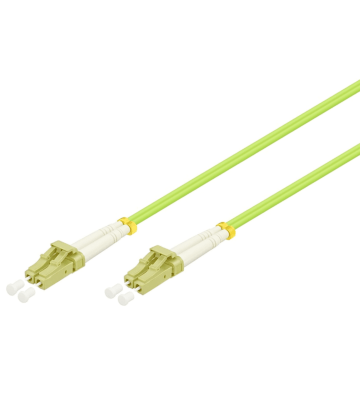

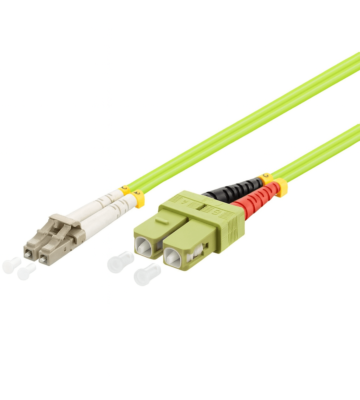

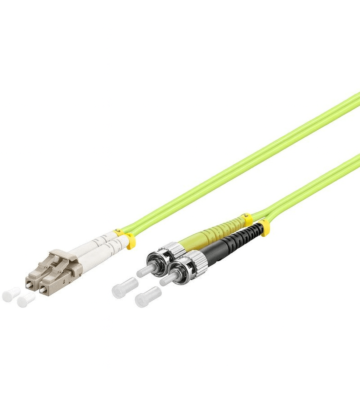

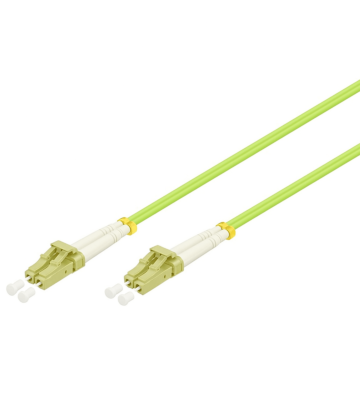

LC (Lucent Connector) is favoriet voor moderne installaties. Dat komt door zijn compacte formaat. Met een 1.25mm ferrule past hij in SFP/SFP+ modules en high-density panelen. Het RJ45-achtige clip-mechanisme is intuïtief voor IT'ers die gewend zijn aan koperen netwerken. Nadeel: de kleine clip breekt gemakkelijk bij ruw gebruik.

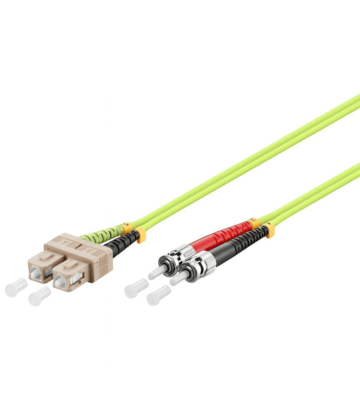

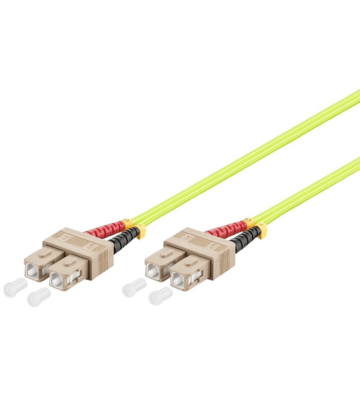

SC (Subscriber Connector) met zijn 2.5mm ferrule is fysiek robuuster. Het push-pull systeem werkt betrouwbaar, ook met werkhandschoenen. SC blijft de standaard in storage area networks (SAN) en veel Cisco fiber channel implementaties. Moderne 19" panels bieden echter minder SC-poorten per height unit dan LC.

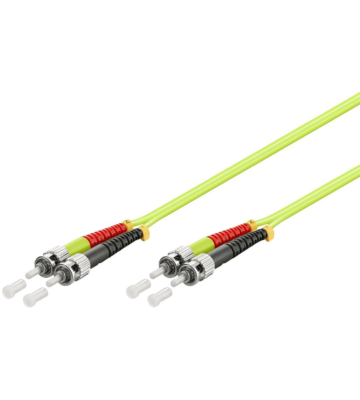

ST (Straight Tip) met bajonet-twist-lock herken je aan de ronde connector. Hij was jarenlang industriestandaard, vooral in FDDI-netwerken. De twist-lock is vrijwel onverwoestbaar en blijft ook bij trillingen verbonden. Maar hij neemt veel ruimte, installeert trager en wordt zelden nog toegepast in nieuwbouw. Kies ST alleen bij uitbreiding van een bestaande ST-infrastructuur.

Bouw een professionele glasvezelinfrastructuur

Naast kortere OM5 verbindingen heb je voor campus of multi-floor netwerken singlemode glasvezelkabels nodig die kilometers overbruggen zonder signaalverlies. Binnen je racksysteem zijn diverse glasvezelaccessoires onmisbaar:



• media converters voor copper-to-fiber migratie tijdens gefaseerde upgrades
• SFP mini-GBIC modules die je switch flexibility geven in snelheid en bereik
• lascassettes die fusion splices netjes organiseren met bend radius protection
• glasvezel patchpanelen als gestructureerd toegangspunt voor alle verbindingen
• glasvezelkoppelingen voor emergency repairs of het verbinden van verschillende connector types



Investeer in kwalitatief glasvezel gereedschap om installatiekwaliteit te garanderen:



• glasvezel strippers voor verschillende kabeldiameters
• kevlar scharen die aramide vezels knippen zonder bot te worden
• fusion splicers voor permanente low-loss verbindingen
• reinigingsapparatuur om stofdeeltjes op ferrule end-faces te verwijderen



Experttip: vermijd signaalverlies door correcte kabelmanagement De meeste OM5-prestatieproblemen ontstaan niet door slechte kabels maar door verkeerde installatie.   Regel 1: respecteer altijd de minimum bend radius van 10x de kabeldiameter tijdens installatie en 20x in statische situaties. Een 3 mm kabel mag je tijdelijk tot 30 mm buigen, maar permanent niet strakker dan 60 mm. Gebruik velcro kabelbinders, geen tie-wraps die je snel te strak aantrekt.   Regel 2: bij high-density installaties: plan je routing voordat je de kabels legt. In een volle kast met 200+ kabels leidt "gewoon ertussen proppen" tot latere problemen. Gebruik kabelmanagement voor een duidelijk verloop van je kabels. En label beide uiteinden direct bij installatie.

OM5 glasvezelbekabeling kopen bij UTP-kabel.nl
